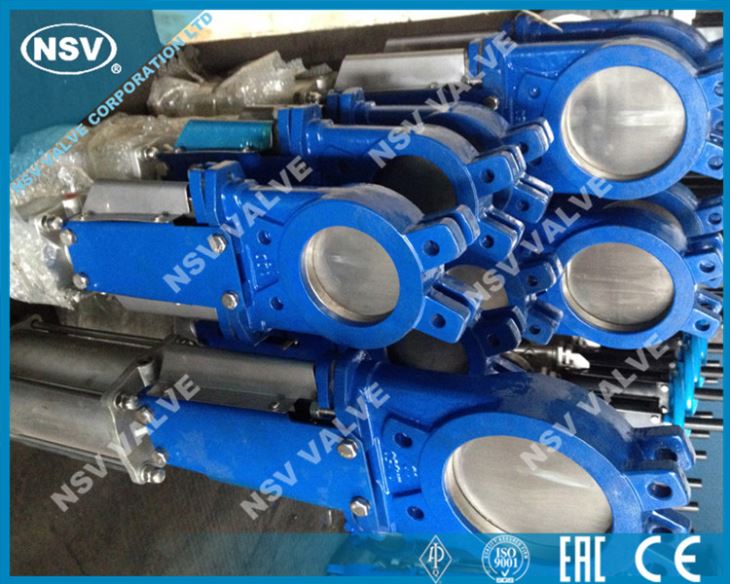

Válvula de porta de faca de atuador pneumático

Detalhes do produto

Válvula de guilhotina pneumática NSV , significa que o atuador pneumático controla as válvulas para abrir e fechar, que têm peças para cima e para baixo, a parte superior é o atuador, a parte inferior é a válvula guilhotina.

A válvula guilhotina pneumática tem as vantagens de estrutura simples e compacta, design razoável, economia de material leve, vedação confiável, operação flexível, volume pequeno, passagem suave, baixa resistência ao fluxo, peso leve, fácil de instalar, fácil de desmontar e assim por diante. Pode funcionar normalmente sob a pressão de trabalho de 1.0MPa-2.5MPa e a temperatura operacional de -29-650 ℃. A válvula de guilhotina tipo faca tem a função de cisalhamento, que pode raspar o adesivo na superfície de vedação e remover os diversos automaticamente. O portão de aço inoxidável pode impedir vazamentos de vedação causados por corrosão.

Padrão aplicável
Padrão de projeto: MSS SP-81, ANSI, API, ISO, DIN, EN, JIS etc.
Flange da extremidade: ASME B16.5, ASME B16.47, DIN2533

Gama de produtos
Tamanho: 2 "a 48" (DN50 a DN1200, diâmetros maiores a pedido)

Conexão da flange

EN1092 PN10, PN16, PN25
ANSI B16.5 (classe 125.150)

Materiais
Materiais do Corpo: Ferro Dúctil, Aço Inoxidável, Duplex e Ligas Especiais
Portão da faca: aço inoxidável, duplex e ligas especiais

Assento: Resiliente (EPDM, NBR, PTFE) ou Assento de metal
Operação: Atuador pneumático.

Medidas de precaução

Posição da válvula

A válvula pode ser montada em qualquer posição, no entanto, recomendamos a posição adequada abaixo:

Maneira da válvula da porta da faca

A válvula é unidirecional e deve ser instalada com a pressão que empurra a faca na gaxeta. A direção do fluxo é de responsabilidade do usuário. Monte a válvula seguindo a seta no corpo (aplicações hidráulicas).

Reparo e manutenção

Pegue a embalagem velha

Coloque 3 camadas de embalagem no local

Observe que cada junta da embalagem deve estar em lugares diferentes

Substituição da sede da válvula

A. Gaxeta de aperto desaparafusada e remova o portão

B.Retire o anel retentor

C. Retire o anel EPDM antigo e limpe o local

D. Coloque o novo anel EPDM no local

Colocar o ratainer no anel EPDM

F. Coloque a parte traseira e a gaxeta no corpo da válvula

G. Monte a junta da gaxeta e aperte o parafuso

Perguntas frequentes

1. q: qual é a marca da sua empresa de fabricação?

A: NSV ou serviço de OEM

2. Q: Sua empresa possui algum agente / distribuidor, com exceção da China?

A: No momento, temos agente na Indonésia, Cingapura, Canadá, México, Iraque e entre em contato conosco se você gostaria de se juntar a nós.

3. Q: você é fabricante ou empresa comercial?

R: Nós somos fabricante, mas o nome da nossa fábrica não é nomeado NSV devido ao fato de sermos profissionais em promoção da marca NSV com melhor serviço e também ter vendido para muitos usuários finais.
