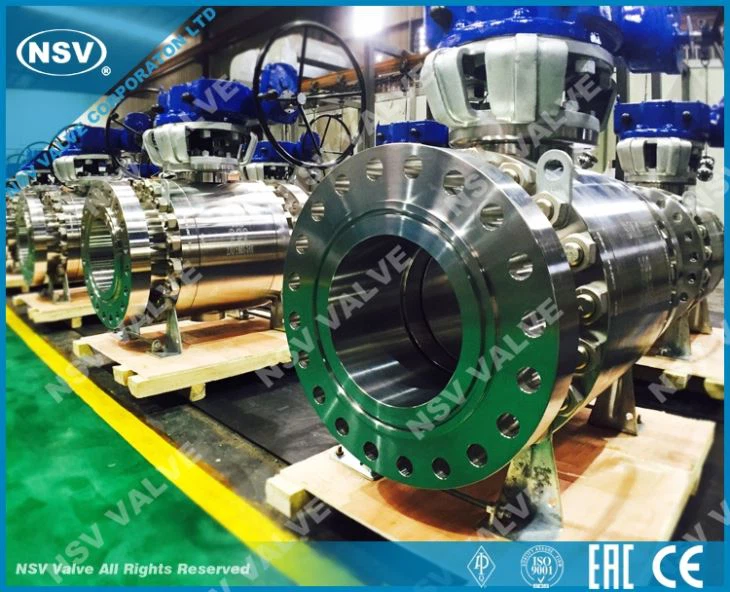

Válvula de esfera F51

A válvula de esfera montada em munhão NSV F51 é uma nova válvula de esfera de alto desempenho e é adequada para tubulações de longa distância e tubulações industriais em geral. é alta resistência à corrosão por cracking no ambiente cloreto, alta resistência à corrosão por ácido sulfúrico diluído e ácido fosfórico, adequado para fábricas de papel e celulose, processos químicos e serviços de água do mar.

• Padrão aplicável
  Padrão de projeto: API 6D, ASME B16.34, BS 5351, API 608, MSS SP-72
  Presencial: ASME B16.10, API 6D, EN 558
  Flange da extremidade: ASME B16.34, DIN 2501
  Extremidades de solda de topo: ASME B16.25
  Inspeção e teste: API 598, API 6D


• Gama de produtos
  Tamanho: 2 "~ 48" (DN50 ~ DN1200)
  Classificação: ANSI 150lb ~ 2500lb
  Materiais do corpo: Aço inoxidável duplex (A182 F51, A995 4A)
  Guarnição: Aço inoxidável frente e verso (A182 F51, A995 4A)
  Operação: Alavanca, Engrenagem, Elétrico, Pneumático, Atuadores hidráulicos


• Características de design
  Diâmetro total ou diâmetro reduzido
  Bola montada em munhão
  Alívio da pressão da cavidade
  Design seguro contra incêndio para API 607 / API 6FA
  Antiestático para BS 5351

CARACTERÍSTICAS ESTRUTURAIS

1. Duplo bloqueio e sangria (DBB)
O assento adota uma estrutura flutuante, através da ação da mola atrás do assento, o assento pode manter contato próximo com a bola, fornecendo vedação independente da mídia a montante e a jusante com diferencial de baixa pressão. eles podem conquistar a força de pré-aperto da mola e descarga, de modo a redimensionar a função de bloqueio duplo e sangria.

2. Baixo torque de operação
A válvula esférica do munhão adota a estrutura da esfera do munhão e a sede da válvula flutuante, de modo a obter menor torque sob pressão operacional. Utiliza PTFE autolubrificante e mancal deslizante para reduzir ao mínimo o coeficiente de atrito em conjunto com a haste de alta intensidade e alta finura.

3. Projeto de Estrutura À Prova de Fogo
Em caso de incêndio durante o uso da válvula, o anel da sede, o anel da haste e o anel O da flange média fabricados em PTFE, borracha ou outros materiais não metálicos serão decompostos ou danificados sob alta temperatura. Sob pressão do meio, a válvula de esfera empurra o retentor da sede rapidamente em direção à esfera para fazer o anel de vedação de metal entrar em contato com a bola e formar a estrutura auxiliar de vedação de metal para metal, que pode efetivamente controlar o vazamento da válvula. O projeto da estrutura à prova de fogo da válvula de esfera de tubo de munhão está em conformidade com os requisitos da API 607, API 6FA, BS 7655 e outros padrões.

4. Dispositivo de alívio de segurança
Como a válvula de esfera é projetada com a vedação primária e secundária avançada que possui efeito de pistão duplo e a cavidade do meio não consegue alívio automático de pressão, a válvula de alívio de segurança deve ser instalada no corpo para evitar o risco de danos por excesso de pressão dentro da cavidade da válvula que pode ocorrer devido à expansão térmica do meio. A conexão da válvula de segurança é geralmente NPT1 / 2. Outro ponto a ser observado é que o meio da válvula de alívio de segurança é descarregado diretamente na atmosfera. Caso a descarga direta na atmosfera não seja permitida, sugerimos que a válvula de esfera com uma estrutura especial de alívio automático de pressão em direção à corrente superior seja usada. Consulte o seguinte para detalhes. Indique-o na ordem se você não precisar da válvula de alívio de segurança ou se desejar usar a válvula de esfera com a estrutura especial de alívio de pressão automático em direção à corrente superior.
