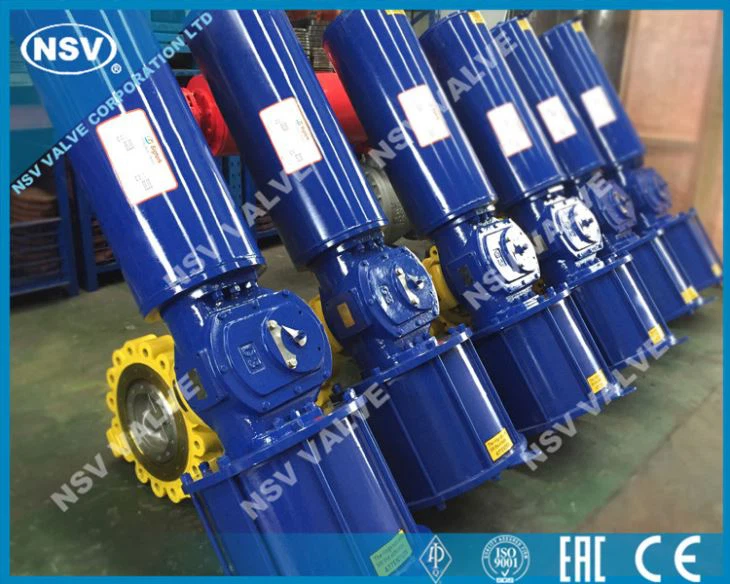

Válvula de borboleta do atuador pneumático

Detalhes do produto

Válvula borboleta do atuador pneumático NSV, que pode ser usada para isolar ou regular o fluxo. O mecanismo de fechamento assume a forma de um disco. A operação é semelhante à de uma válvula de esfera, que permite o desligamento rápido. As válvulas borboleta são geralmente favorecidas porque são mais baixas em relação a outros projetos de válvulas, além de serem mais leves, o que significa que é necessário menos suporte. O disco está posicionado no centro do tubo, passando através do disco uma haste conectada a um atuador na parte externa da válvula. Girar o atuador gira o disco paralelo ou perpendicularmente ao fluxo.

Padrão aplicável
Padrão de projeto: API 609, MSS SP-67, MSS SP-68, BS 5155
Presencial: API 609, ASME B16.10, BS 5155, EN1092
Conexão final: ASME B16.5, ASME B16.47
Inspeção e teste: API 598

Gama de produtos
Tamanho: 2 "~ 36" (DN50 ~ DN900)
Classificação: ANSI 150lb ~ 600lb
Materiais do corpo: aço carbono, aço inoxidável, aço liga, aço frente e verso.
Vedação de disco: PTFE, Laminado com Grafite
Operação: Alavanca, Engrenagem, Elétrica, Pneumática, Hidráulica

Características de design
Design excêntrico triplo
Metal para metal, Borracha, PTFE sentado
Serviço bidirecional
Conexão Wafer, Lug ou Flange

CARACTERÍSTICAS ESTRUTURAIS

O selo de disco laminado

O assento de torque durante o fechamento da válvula fornece forças uniformes em toda a circunferência da sede da válvula. A vedação resiliente flexiona e energiza, assumindo a forma da sede. As forças de compressão distribuídas igualmente ao redor do perímetro fornecem um fechamento bidirecional rígido. A resiliência da vedação permite que o corpo e o disco da válvula entrem em contato ou se expandam, sem o risco de obstrução devido a flutuações de temperatura.

O NSV fornece um anel de retenção extra rígido com parafusos, projetado em resposta aos cálculos de stree ASME.

1) O assento é revestido com Stellite como padrão.

2) A junta é em espiral SS / Graphite para vazamento zero.

O projeto avançado do torqseal apresenta excentricidade de três vias e geometria elíptica exclusiva da sede, garantindo vedação compressiva em torno de toda a sede e uma válvula "apertada" e sem bolhas.

O assento cônico elevado evita que o acúmulo sólido interfira com o selo. O assento é revestido com Stellite para atender a serviços severos (em vez do revestimento macio SS316).

IDENTIFICAÇÃO DAS VÁLVULAS ANTES DE INSTALAR NO PIPELINE

1.Cada válvula possui uma placa de identificação de aço inoxidável fixada ao corpo. A placa de identificação é marcada com detalhes como tamanho, classificação, material de construção e número de série da válvula, uma placa de identificação típica é mostrada abaixo:

2.O número da etiqueta também será anexado à válvula, se solicitado no momento do pedido.

Perguntas frequentes

1. Q: Qual é a garantia de válvulas?
R: O período de garantia de nossas válvulas deve ser de 18 meses a partir da data de remessa ou 12 meses após a instalação, o que ocorrer primeiro.

2. Q: Qual é a embalagem para o transporte?

A: Sua caixa para pequenas válvulas (amostra) e caixa de madeira compensada (não para fumigar).

3. q: existe tem moq?

R: Não. Nós podemos aceitar 1set, mas há um custo adicional de US $ 150,00 (processo de exportação) se o valor do pedido estiver dentro de US $ 2000,00.
